オーバーモールディング用に設計された厚さ: 基板マトリックス、DFM ルール、およびプロセス制御

熱可塑性エラストマー (TPE) や熱可塑性ポリウレタン (TPU) などのソフトタッチのエラストマーを硬質プラスチック、金属、またはプリント基板 (PCB) 上にオーバーモールドすると、人間工学に基づいたグリップが強化され、振動が減衰し、液密の浸入保護が実現します。ただし、境界剥離、ヒケ、冷却サイクルの延長、部品の過度の反りなどの製品の故障は、多くの場合、不適切な肉厚設計に起因します。

一般的な設計ガイドラインでは、壁の厚さを均一な 2.0 mm に維持することが推奨されています。実際には、最適な表皮の厚さは、特定の基材材料、構造補強のニーズ、流動長比、および接着要件に大きく左右されます。この技術ガイドでは、オーバーモールディング用途の正確な厚さマトリクス、プロセスの考慮事項、構造 DFM ルール、検証プロトコルについて概説します。

1. 材料および基板別の推奨オーバーモールド (スキン) 厚さ

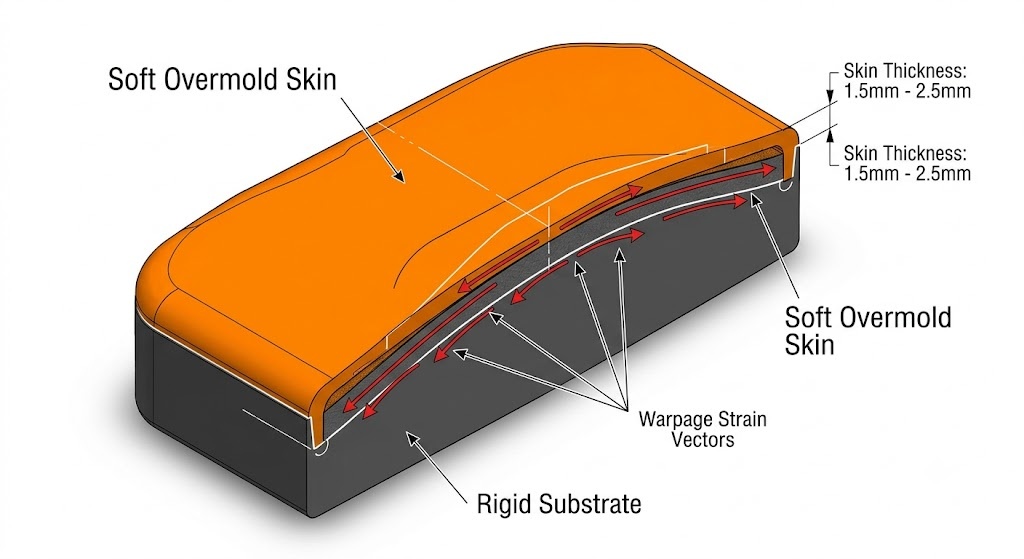

オーバーモールドの厚さを決定するには、熱応力、体積収縮、サイクル タイムのペナルティに対する機能的な触覚フィードバックのバランスをとる必要があります。エラストマーは、硬質基板よりも高い線熱膨張係数 (CLTE) を持っています。オーバーモールドスキンが厚すぎると、冷却中に高い収縮応力がかかり、基板の反りや接着剤のせん断が発生します。

以下のマトリックスは、コア製造基板全体の正確な厚さの境界を示しています。

デザインノート: ソフトタッチ グリップでは通常、適切な触覚減衰を実現するために公称 1.5 ～ 2.5 mm の厚さが必要です。厚さが 1.0 mm 未満の場合は硬く感じられますが、3.5 mm を超える部分では冷却時間が大幅に長くなり、内部に空隙が生じます。

2. 注入可能な最小皮膚厚と薄壁技術

バリ、ショート ショット、表面ヘジテーション マークのない信頼性の高い薄肉オーバーモールディング (1.0 mm 未満) を達成するには、流動長比 (L/T) と溶融粘度を制御する必要があります。

流動長と壁厚の比 (L/T) が 100:1 を超えると、標準的な TPE 配合物は早期に凍結します。高いメルトフローインデックス (190°C/2.16kg で MFI > 25 g/10 分) を備えた高流動 TPE/TPU 配合により、最小肉厚を実現 0.50mm～0.75mm 短い流路 (< 50 mm) 上では。

薄肉オーバーモールディングの主要なプロセスとツールのガイドライン:

• 工具温度の上昇: 射出段階での早期の固化を防ぐために、基板金型キャビティの温度を 15°C から 25°C 上げます。
• シーケンシャル バルブ ゲートまたはホット ランナー: ホットチップ ゲートをオーバーモールド ゾーンの厚い部分に直接ドロップして、圧力降下を最小限に抑えます。
• 高い射出速度: 正確な多段階充填プロファイルを利用してバリを防止し、スキン層が固化する前に薄いキャビティを迅速に充填します。
• 通気深さの制御: 樹脂のバリを発生させずに空気の閉じ込めを回避するには、薄いエッジ付近での精密なマイクロベント (深さ 0.010 mm ～ 0.015 mm) が重要です。

3. 均一な壁、リブ、ボス、移行部の設計ルール

オーバーモールドの厚さが不均一であると収縮差が生じ、局所的な応力集中やエッジの浮きが発生します。厳密な幾何学的比率を遵守することで、構造の完全性と皮膚から基材へのシームレスな移行が維持されます。

幾何学的 DFM 比率:

• スキン対コア壁比: オーバーモールドの厚さは、ショット挿入時の基板の熱歪みを防ぐために、下にある基板の壁の厚さの 60% ～ 80% に一致させるのが理想的です。
• 内部リブの厚さ: オーバーモールド外皮の下または内部に埋め込まれたリブは、主なオーバーモールドの公称壁厚の 50% を超えてはなりません。 (例: 基板リブの厚さ = 0.50 * オーバーモールドのスキンの厚さ)。
• 内径(R): 鋭利な内側の角は避けてください。応力集中要因を最小限に抑えるために、すべての交点で最小半径 R = 0.5 mm、または壁の厚さの 0.5 ～ 0.75 倍を提供します。
• シャットオフステップと連動溝: オーバーモールド スキンをフラッシュ サーフェスで終了しないでください。露出したエッジに沿った剥離を防止するために、0.5 mm x 0.5 mm の機械的連動溝と組み合わせて、スキンの全厚に等しい深さの周囲シャットオフ ステップを設計します。

4. 基板の準備、プライマー、および接着強度のテスト

耐久性のあるオーバーモールド部品には、高い界面接着強度が必要です。接着メカニズムは、次の 2 つの主要なカテゴリに分類されます。 化学拡散接合 そして 機械的連動 .

表面前処理方法:

• 大気プラズマ/火炎処理: 非極性ポリマー (ポリプロピレンなど) の表面エネルギーを 44 ダイン/cm 以上に高めて、濡れを最大化します。
• 化学プライマー/シランカップリング剤: 成形前に金属合金またはセラミック基板に塗布され、入ってくるエラストマー樹脂と共有結合を形成します。
• 研磨メディアブラスト: 金属に微細な凹凸（Ra 2.5 ～ 6.3 μm）を作成し、メカニカルキーイングを大幅に改善します。

標準的な接着性検証テスト:

結合の完全性は、標準化されたテスト プロトコルを使用して評価されます。

• 90度剥離試験 (ASTM D903 / ISO 813): オーバーモールド ストリップを基板から剥がすのに必要な力を定量化します。工業的に許容される値は、デュロメーターに応じて 3.5 ～ 8.0 N/mm の範囲です。
• 重ねせん断試験 (ASTM D1002): 引張荷重下でのせん断強度を評価します。

障害モードのターゲット: 品質管理プロトコルには以下が必要です 凝集破壊 （エラストマー材料が内部で裂ける箇所） 接着不良 （界面で皮がきれいに剥がれる箇所）。

5. ツーリング、ベント、モールドフロー シミュレーション、コストのトレードオフ

スキンの厚さは、製造単価、サイクル タイム、およびスクラップ率に直接影響します。プラスチックの冷却時間は肉厚に応じて指数関数的に増加するため (冷却時間は肉厚の 2 乗に比例します)、肉厚を増やすとサイクル タイムに大きなペナルティが生じます。

収縮代と CAE シミュレーション:

オーバーモールド材料は 1.2% ～ 2.5% の範囲の体積収縮を示し、これは硬質人工熱可塑性プラスチック (0.4% ～ 0.7%) よりも大幅に高くなります。金型設計者は、ネットシェイプの精度を確保するために、モールドフロー (CAE) 解析ソフトウェアで収縮差を計算する必要があります。

評価すべき主要な CAE 解析出力:

• 凍結時の体積収縮: 厚さの変化全体にわたって均一な充填を保証します。
• 体積たわみ/反り: 金属または PCB 基板の片面の非対称冷却が曲げ力を引き起こすかどうかを特定します。
• 界面せん断応力: 射出流の圧力によって、デリケートな基板フィーチャや事前に配置されたインサートが移動したり損傷したりするかどうかを評価します。

オーバーモールディング DFM のレビューと見積もりを入手する

オーバーモールドの厚さを最適化するには、壁の均一性、ツールの設計、材料の適合性、および触感の要件のバランスをとる必要があります。当社のエンジニアリング チームは、包括的な DFM (製造可能性設計) 評価、Moldflow の熱/反りシミュレーション、およびラピッド プロトタイピング サービスを提供します。

• 所要時間: DFM フィードバックは 24 時間以内に送信されます。プロトタイプのツールは 5 ～ 7 営業日で作成されます。
• 準拠基準: ISO 13485、USP クラス VI 医療グレードのエラストマー、RoHS/REACH 準拠の材料オプション。

3D CAD ファイル (STEP/IGES) を基板の仕様とともに送信すると、当社の射出成形専門家から詳細な厚さと製造可能性の評価を受けられます。

よくある質問 (FAQ)

1. ABS、PC、アルミニウム、PCB などの一般的な基板に推奨されるオーバーモールドの厚さはどれくらいですか?

敏感な電子機器に過剰な熱ストレスを加えずに適切な保護を確保するために、推奨される公称厚さは、ABS や PC などのエンジニアリング プラスチックの場合は 1.5 ～ 2.5 mm、アルミニウムなどの金属の場合は 2.0 ～ 3.0 mm、カプセル化された PCB の場合は 1.5 ～ 2.0 mm です。

2. TPE で達成可能な実用的なオーバーモールドの最小厚さはどれくらいですか?また、どのようなプロセス変更によりそれが可能になりますか?

高流動性 TPE/TPU 配合を使用した場合、実用的な最小厚さは 0.50 ～ 0.75 mm です。これを達成するには、金型キャビティ温度の上昇、高い射出速度、連続的なバルブ ゲート、および早期凍結を防ぐための精密なマイクロベントが必要です。

3. 肉厚を均一にし、ヒケや層間剥離を避けるように設計するにはどうすればよいですか?

オーバーモールドの厚さを下層の基板壁の 60% ～ 80% に保ち、内部リブを主オーバーモールド壁の 50% 以下に設計し、十分な移行半径 (最小 0.5 mm) を含め、機械的ロック溝を備えた周囲遮断ステップを組み込みます。

4. オーバーモールドの接着強度を最大化するには、どのように基板を準備すればよいですか?

基板は、大気プラズマまたは火炎処理を使用して表面エネルギーを増加させたり、金属用のシランカップリングプライマーを適用したり、メディアブラストを使用して機械的表面粗さを作成したりして準備できます。 ASTM D903 剥離試験では凝集破壊を目指します。

5. オーバーモールドの厚さは冷却時間と部品全体のコストにどのような影響を与えますか?

冷却時間は壁厚の二乗に応じて指数関数的に増加します。スキンの厚さを 1.5 mm から 3.0 mm に増やすと、必要な冷却サイクル時間が 2 倍以上になり、ユニットあたりの製造コストが大幅に増加する可能性があります。

6. 鋭いエッジに沿ったオーバーモールドの剥離の原因は何ですか?また、形状はそれをどのように防止しますか?

剥離は、機械的固定が弱い露出した同一面エッジにせん断力が作用すると発生します。パーティング ラインに沿って定義されたシャットオフ ステップを設計し、アンダーカットまたは機械的保持溝と組み合わせてエッジを固定し、機械的摩耗による剥離を防ぎます。
