カスタム成形ゴム部品の最適化、公差基準への対応、国際生産の合理化に関する設計エンジニアと調達スペシャリストのための専門ガイド。
ゴム射出成形部品の設計ガイドライン
エラストマーコンポーネントの設計には、硬質熱可塑性プラスチック成形とは異なるエンジニアリングの考え方が必要です。合成ゴムは加硫中に大幅な架橋を起こすため、流動力学と体積収縮によって正確な幾何学的制約が決まります。カスタムゴム成形における主な故障モードは、公称肉厚が一貫していないことであり、これにより不均一な硬化速度、深刻な内部ボイド、および表面のヒケが発生します。推奨の壁厚を 1.5 mm ～ 5.0 mm (小型ダイヤフラムの絶対機能最小値は約 0.5 mm) に維持することで、キャビティ全体のバランスの取れた化合物の流れと熱平衡が確保されます。
コーナー半径と抜き勾配は、工具の寿命と部品の取り出し効率に直接影響します。鋭い内部コーナーは機械的応力を集中させ、エラストマーの流れを妨げます。したがって、内部フィレット半径は、隣接する公称壁厚さの少なくとも 25% (最小 0.5 mm) である必要があります。低デュロメータゴムの固有の弾性により、小さなアンダーカットの強制脱型 (剥離) が可能ですが、高デュロメータのコンパウンド (ショア A 70 以上) やテクスチャード加工された表面の場合、高速射出時の引き裂きを防ぐために、片側あたり 1.0 ～ 2.0 度の抜き勾配を適用することが依然として重要です。
シール プロファイルの場合、カスタム ガスケット断面では変形制限を厳密に遵守する必要があります。公称クランプ荷重の下では、エラストマーシールは 15% ～ 30% の圧縮圧搾を受けるはずです。グランドキャビティに対してシール容積を過剰に設計すると、油圧ロックや早期圧縮永久歪みの原因となります。
| 設計パラメータ | 推奨ターゲット | RMA クラス A2 (高精度) | ISO 3302-1 クラス M2 |
|---|---|---|---|
| 公称肉厚 | 1.5mm～5.0mm | /- 0.10 mm (寸法 < 10 mm) | /- 0.16 mm (寸法 < 10 mm) |
| 内部フィレット半径 | >= 壁厚の 25% | /-0.15mm(10～25mm) | /-0.20mm(10～25mm) |
| 抜き勾配角度 | 片側1.0～2.0度 | /-0.20mm(25～50mm) | /-0.32mm(25～50mm) |
| アンダーカット深さ | < 5% メカニカルコアなし | /-0.25mm(50～80mm) | /-0.40mm(50～80mm) |
表 1: 主要な設計パラメータと RMA クラス A2 精度と ISO 3302-1 クラス M2 成形規格の比較。
材料の選択: シリコーン、EPDM、特殊エラストマー
最適なエラストマーコンパウンドを選択するには、化学ポリマー構造を動作環境の要求に合わせて調整する必要があります。加硫中に達成される架橋密度は、引張強度、デュロメーター硬度 (ショア A)、耐圧縮永久歪性などの物理的特性に直接影響します。圧縮永久歪みは、圧縮力を解放した後に残る永久変形を表します。圧縮永久歪率は数学的に C = [(t0 - t1) / (t0 - tn)] * 100 として表されます。ここで、t0 は元の試験片の厚さ、t1 は回復後の最終的な試験片の厚さ、tn はスペーサーバーの高さです。

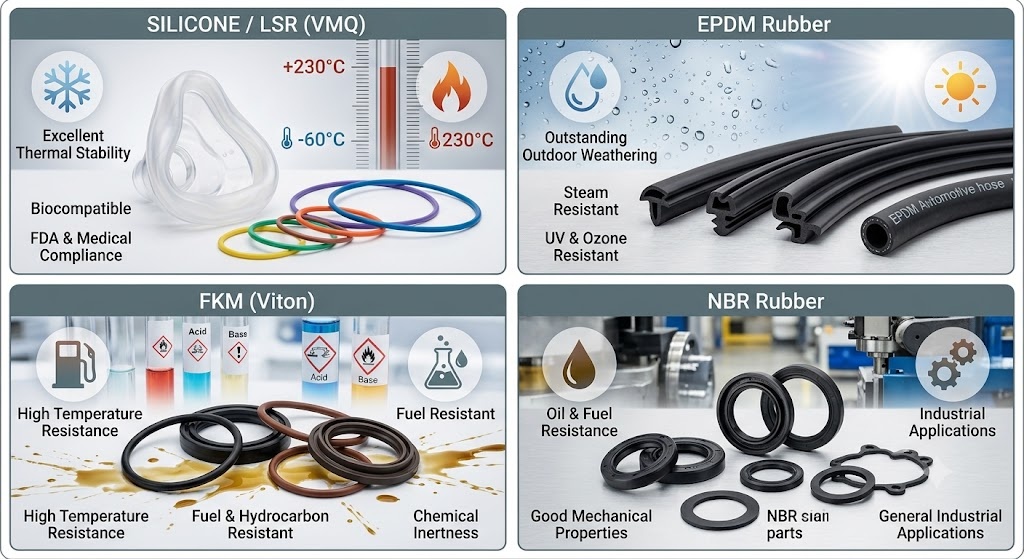

シリコーン ラバー (VMQ / 液体シリコーン ラバー - LSR) は、-60 ℃ ～ 230 ℃ で熱安定性を示す無機シリコン - 酸素主鎖を特徴としています。LSR は、極めて優れた生体適合性と低い圧縮永久歪みを備えているため、医療および食品と接触する用途に最適です。エチレン・プロピレン・ジエン・モノマー (EPDM) は、非極性炭化水素骨格を利用しており、シリコーンよりも大幅に低い原材料コストで、オゾン、極性溶媒、蒸気、屋外耐候性に対する優れた耐性を備えています。フルオロカーボン エラストマー (FKM / Viton) は、炭素 - フッ素結合を利用して、攻撃的な芳香族炭化水素、合成燃料、および最高 250 ℃ までの濃縮化学薬品に対して優れた耐流体性を発揮します。
| エラストマーポリマータイプ | 硬度範囲 | 使用温度 (℃) | 引張強さ | 主要な規制の遵守 |
|---|---|---|---|---|
| シリコン(VMQ/LSR) | 10～80ショアA | -60～230 | 5～11MPa | FDA 21 CFR 177.2600、USP クラス VI |
| EPDMゴム | 40～90ショアA | -45～150 | 8～20MPa | NSF 61 (飲料水)、リサイクル可能な TPV オプション |
| フッ素エラストマー(FKM) | 50～90ショアA | -20～250 | 10～18MPa | UL94 V-0 難燃性評価、自動車 OEM 仕様 |
| ニトリル(NBR) | 30～90ショアA | -30～120 | 7～18MPa | 商用燃料/オイルの暴露基準 |
北米市場におけるコンプライアンス義務により、化合物の配合の厳密さが求められます。食品と繰り返し接触することを目的とした製品には、FDA 21 CFR 177.2600 にリストされている成分を使用する必要があります。ヘルスケアコンポーネントには、USP クラス VI の生物学的反応性試験が必要で、全身および皮内の評価で非毒性を検証します。飲料水分配部品には、周囲温度および高温水への曝露下で有毒な浸出物がゼロであることを保証するために、NSF 61 認証が必要です。
射出成形プロセス、金型、および品質保証
ゴム射出成形は、バレルの熱管理に関して熱可塑性プラスチック加工とは根本的に異なります。ゴムコンパウンドは、70 ～ 90 ℃ で温度制御されたバレル内で可塑化され、早期の架橋 (スコーチ) を引き起こすことなく流体の粘度を維持します。高い射出圧力 (1000 ～ 2000 bar) により、予熱された均質なゴムが加熱された金型キャビティ (160 ～ 200 ℃) に押し込まれます。キャビティ内の熱エネルギーにより急速な加硫が開始され、部品が取り出される前に流体ポリマーが弾性固体マトリックスに変化します。
プロセス アーキテクチャの比較: 注入、圧縮、転送
- 射出成形: 完全に自動化された密閉キャビティ充填。速いサイクル時間 (30 ～ 120 秒)。 RMA クラス A2 公差を必要とする大量の複雑な形状に最適です。初期工具投資が高額。
- トランスファー成形: 半自動、中程度の精度。ピストンは、事前に測定された成形品をポットから閉じた金型キャビティに押し込みます。射出成形よりも工具コストが低い。少量から中量の金属インサートのオーバーモールドに適しています。
- 圧縮成形: オープンキャビティへのプリフォームの手動ローディング。サイクル時間が長くなります (3 ～ 10 分)。工具への投資が少ない。大型ガスケット、少量生産、超高デュロメーターコンパウンドに最適です。
品質管理プロトコルは、標準化された ASTM D2000 コールアウト システムを活用しています。 ASTM D2000 M2BG714 B14 EA14 などの一般的な材料コールアウトでは、ポリマー ファミリ (BG = NBR)、デュロメータ硬度 (70 /- 5 ショア A)、最小引張強度 (14 MPa)、圧縮永久歪 (B14) および流体抵抗 (EA14) に関する特定の試験要件の接尾辞が定義されています。
| 成形欠陥 | 根本原因の分析 | 予防設計/プロセスソリューション |
|---|---|---|
| 過剰なフラッシュ | クランプ力が不十分です。摩耗したパーティングライン。過剰な射出圧力 | 型締トン数を増やす。パーティングラインを再設計する。極低温バリ取り後処理を適用する |
| ショートショット（アンダーフィル） | 早期硬化（焦げ）;閉じ込められた空気。ショット量が足りない | マイクロベント (深さ 0.02 mm) を組み込みます。バレル温度を下げる。ランナーのサイズを最適化する |
| 気孔率 / 膨れ | 化合物内に揮発性物質または水分が閉じ込められている。不完全な加硫 | 真空補助成形システムを導入します。硬化滞留時間を延長する。予備乾燥原料 |
| フローマーク/ニットライン | 低い溶融温度。コア全体のフロー フロントの融合が不十分 | 射出速度を上げる。金型表面温度を上昇させます。ゲートの位置を移動する |
コスト要因、プロトタイピング、パートナーの選択
カスタムゴム成形のユニットエコノミクスは、償却された金型費用、原材料の質量、サイクル時間、および後処理要件によって決まります。部品ごとの数学的コスト モデルは、単位コスト = (工具コスト / 総生産量) 材料コスト [(機械時間率 * サイクル タイム) / キャビティ数] 後処理コストとして表されます。
工具のコストは、キャビティ数、鋼材グレード (P20 と硬化 NAK80/H13 など)、およびランナー システムの設計によって異なります。単一キャビティのプロトタイプ金型の費用は通常 2,500 ドルから 6,000 ドルの間で、リードタイムは 2 ～ 3 週間です。生産用マルチキャビティ硬化鋼ツール (キャビティ 8 ～ 32 個) の価格は 12,000 ドルから 45,000 ドルで、製造、T1 サンプリング、および CMM 寸法検証に 4 ～ 6 週間かかります。
少量生産 (500 ～ 5,000 ユニット) の場合は、アルミニウム ソフト ツーリングまたは 3D プリント金型インサート (高温フォトポリマー樹脂を使用) が、コスト効率の高いブリッジ ソリューションを提供します。ラピッドプロトタイピングにより検証が迅速化される一方で、エンジニアはプロトタイプの添加樹脂と最終的な射出成形による製品コンパウンドとの間のわずかな材料特性の差異を考慮する必要があります。
製造パートナーの評価フレームワーク
海外の製造パートナーと近隣の製造パートナーを評価する場合、調達チームは主要な品質およびエンジニアリングのマイルストーンに照らしてサプライヤーを監査する必要があります。
- 品質システム認証: ISO 9001 (一般品質)、IATF 16949 (自動車)、または ISO 13485 (医療機器)。
- 社内の DFM とシミュレーション: 高度なモールドフロー解析機能により、鋼材を切断する前にエアトラップ、充填バランス、体積収縮を予測します。
- 高度なオーバーモールディングの専門知識: マルチショットまたはインサートオーバーモールディング（化学プライマーを使用してゴムを金属またはプラスチック基材に直接接着する）における実証済みの経験。
- ツールの所有権と保証: 支払い時に完全な所有権が購入者に譲渡され、アクティブな生産期間にわたる生涯ツールのメンテナンス保証が組み合わされます。
カスタムゴム成形プロジェクトを加速します
今すぐ CAD ファイルをアップロードして、公差スタックアップ分析、化合物の推奨事項、即時生産見積りを含む包括的な製造容易性設計 (DFM) レビューを受け取ります。
DFM のレビューと見積もりをリクエストするよくある質問
カスタムゴム射出成形部品の最も重要な設計ルールは何ですか?
均一な壁厚を 1.5 mm ～ 5.0 mm に維持し、壁厚の少なくとも 25% に等しい内部フィレット半径を指定し、片側あたり 1.0 ～ 2.0 度の抜き勾配を適用し、標準 RMA クラス A2 精度公差に合わせて部品を設計します。
ゴム成形プロジェクトでシリコーンと EPDM のどちらを選択すればよいですか?
極端な温度 (-60 ～ 230 ℃)、生物学的適合性、FDA/USP 準拠、または低圧縮永久歪み要件には、シリコン (VMQ/LSR) を選択してください。オゾン、天候、蒸気、極性流体に対する高い耐性が必要な、コスト効率の高い屋外用途には EPDM をお選びください。
ゴム射出成形の部品あたりの一般的なコストはいくらですか?またそれに影響を与える要因は何ですか?
単価は、材料の選択、部品の体積、硬化時間、キャビティの数、バリ取り方法によって異なります。高キャビテーション工具により、大量生産において部品ごとの労働力と機械時間のコストが大幅に削減されます。
ゴム部品用の射出成形ツールを作成するのにどれくらい時間がかかりますか?
プロトタイプまたはソフトツールには通常 2 ～ 3 週間かかります。複数キャビティのスチール金型の生産には、工具設計、CNC 加工、EDM 加工、初期 T1 サンプル検証を含めて、通常 4 ～ 6 週間かかります。
ゴム射出成形でよくある欠陥とは何ですか?また、それらを防ぐにはどうすればよいですか?
一般的な欠陥には、バリ (正確なパーティング ラインと極低温バリ取りによって軽減)、ショート ショット (真空ベントとスコーチ管理によって防止)、内部気孔率 (真空補助成形と最適化された硬化サイクルによって制御) が含まれます。
米国のゴム部品にはどのような FDA または医療グレードの要件が適用されますか?
食品と接触する部品には、FDA 21 CFR 177.2600 への準拠が必要です。医療グレードのコンポーネントには USP クラス VI の生物学的評価テストが必要ですが、飲料水コンポーネントには NSF 61 認証が義務付けられています。
ゴム部品の射出成形は、圧縮成形やトランスファー成形とどう違うのですか?
射出成形は、優れた寸法精度、自動化された一貫性、および大量生産の迅速なサイクルタイムを実現します。トランスファー成形は中量の部品やインサートボンディングでは費用対効果が高く、一方、圧縮成形は少量または大判の部品の初期工具コストを最小限に抑えます。
