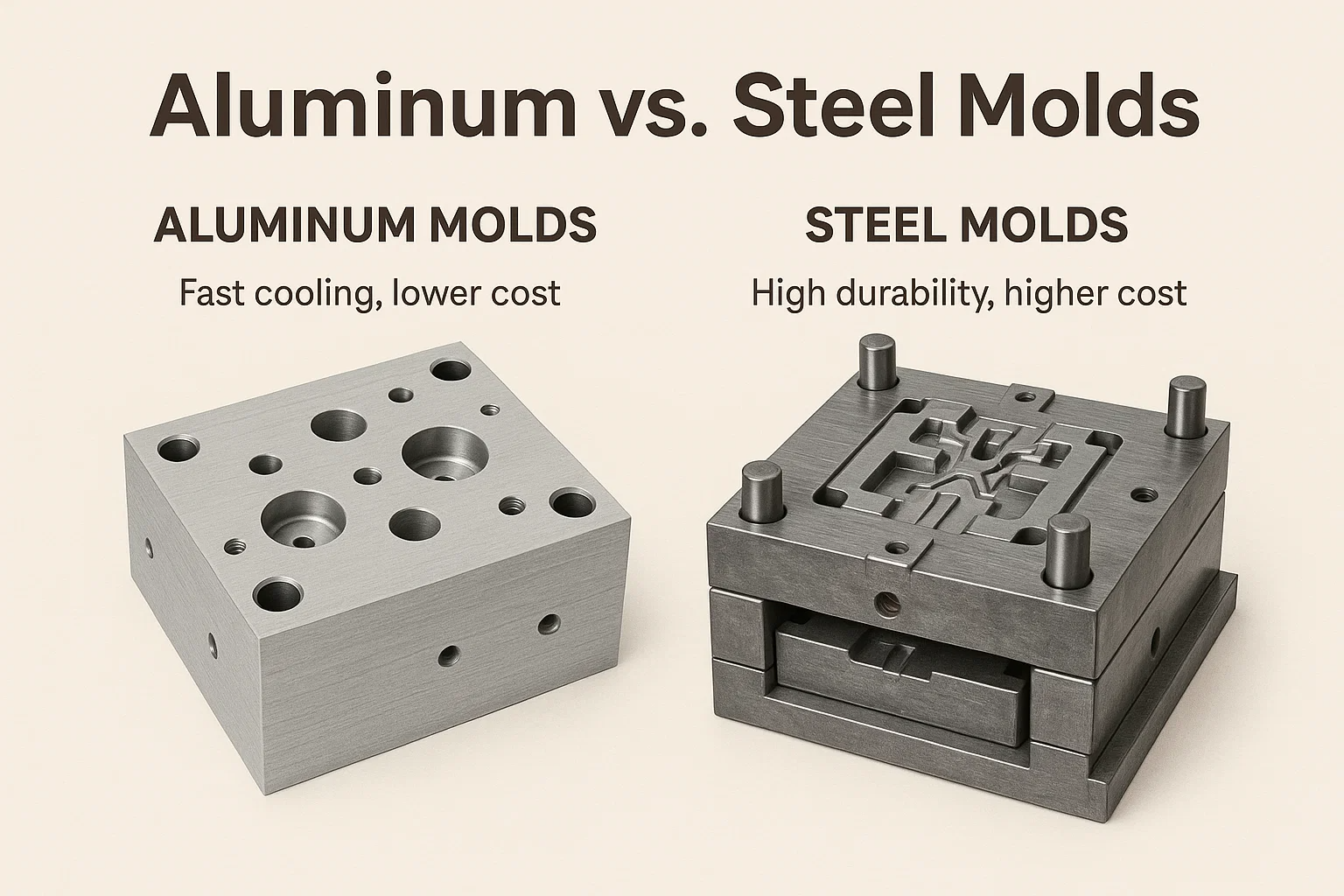

アルミニウム型対鋼型：完全なガイド

導入

製造では、高品質の部品を作成するために適切な金型が重要です。その金型に選択した材料は、コストや生産速度から最終製品の品質まで、すべてに直接影響します。多くの資料が利用可能ですが、2つは最も一般的で多用途なものとして際立っています。 アルミニウム そして 鋼鉄 .

この記事では、アルミニウムと鋼の型の世界に分かれて、独自の特性、利点、および短所を調査しています。コスト、耐久性、パフォーマンスなどの重要な要因でそれらを比較して、特定のプロジェクトに最適な素材を理解するのに役立ちます。

アルミニウム型とは何ですか？

アルミニウム型 スピードと効率の独自のバランスに人気のある選択肢です。これらの型は通常、高強度のアルミニウム合金で作られています。 7075 そして 6061 、優れた加工性と高い熱伝導性で知られています。

鋼とは異なり、アルミニウムは非常に迅速に熱を放散できます。これにより、プロトタイピングや少量の生産が実行されるなど、迅速な冷却が不可欠なアプリケーションに最適です。サイクル時間が速く、機械加工コストが低いため、アルミニウム型は、鋼の極端な耐久性を必要としないプロジェクトの頼りになるソリューションです。

スチール型とは何ですか？

スチール型 大量の厳しい生産の業界標準です。それらは、さまざまなグレードのツールスチールで作られており、 P20 、 H13 、 そして 420ステンレス鋼 。これらの材料は、例外的な硬度、耐摩耗性、および正確な寸法を保持する能力について評価されています。

スチール型は持続するように構築されています。彼らは数百万サイクルの厳しさに耐えることができ、大量生産に最も信頼できる選択肢になります。アルミニウムと比較して機械加工に時間がかかりますが、長期的な耐久性と耐摩耗性は、研磨プラスチックを備えた部品を生産したり、長年にわたって継続的に実行される操作に不可欠です。

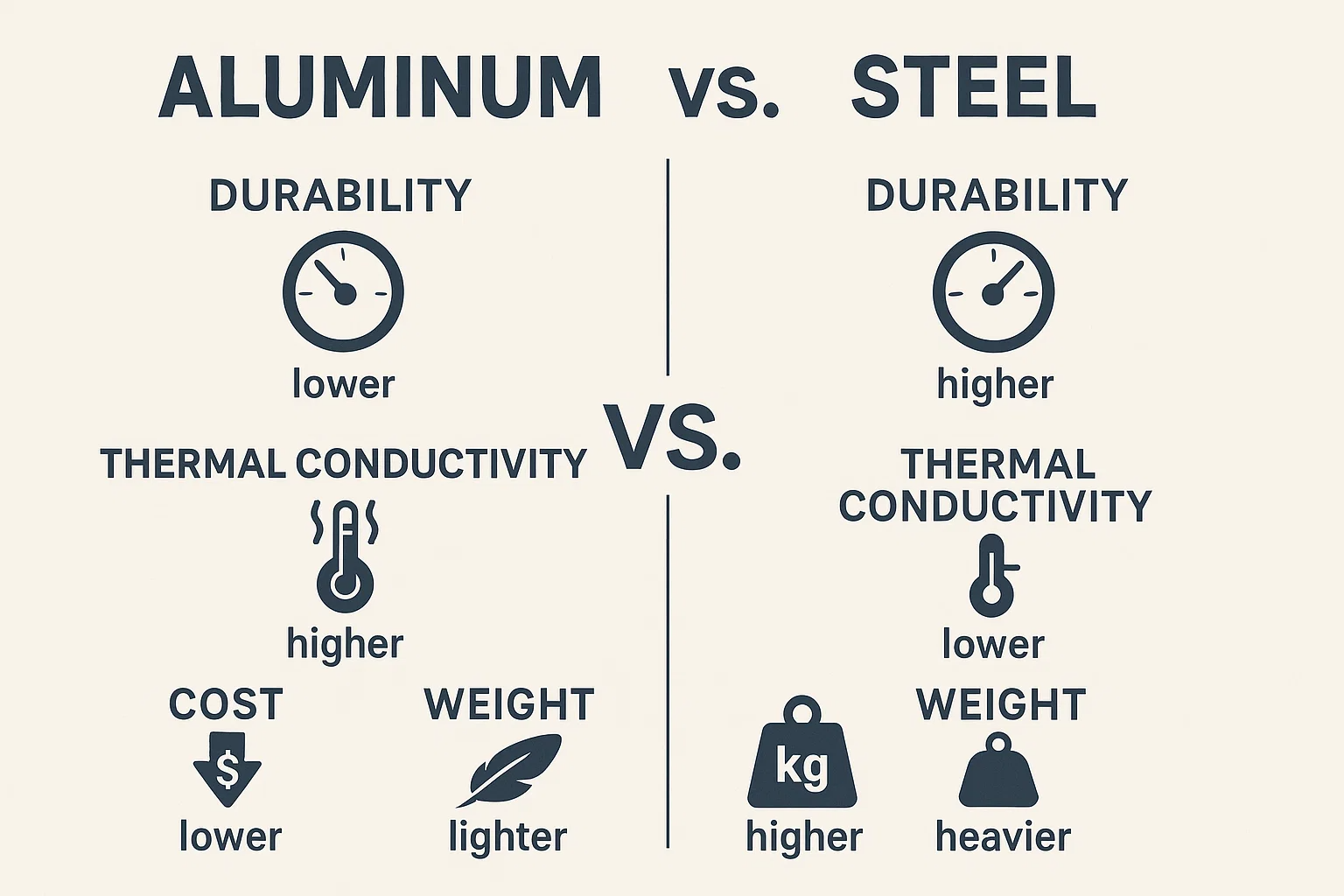

アルミニウムと鋼のカビの間の重要な違い

アルミニウムと鋼のいずれかを選択するとき、この決定は、生産に影響を与えるいくつかの重要な違いに帰着します。

耐久性と寿命

スチール型 耐久性の議論の余地のないチャンピオンです。数百万サイクルに耐えるために構築された彼らは、摩耗、摩耗、腐食に抵抗し、大量の製造に最適です。 アルミニウム型 、強いが、柔らかいです。彼らはより速く摩耗し、より短い生産走行に最適です。通常は、寿命を延ばすために特別なコーティングで扱われない限り、通常は100,000部品です。

熱伝導率

これがここです アルミニウム型 本当に輝いています。アルミニウムは、鋼の5倍速い熱を透過します。この高い熱伝導率は、金型が大幅に速く低下することを意味し、サイクル時間を劇的に短縮し、生産速度を向上させます。 スチール型 対照的に、熱をより長く保持し、冷却が遅くなり、全体的なサイクル時間が長くなります。

コスト分析

コストの違いは重要です。 アルミニウムの初期材料 より安く、その優れた機械性は、完成した金型に製造するために必要な時間とエネルギーが必要なことを意味します。これにより、アルミニウムはプロトタイプと少量のプロジェクトにとって非常に費用対効果の高い選択肢になります。 鋼鉄 ただし、購入がより高価で、機械加工がはるかに困難であり、前払いコストが高くなります。初期投資は高くなっていますが、その信じられないほどの長寿のため、部品あたりの長期運用コストは大量生産量の場合は低くなっています。

重さ

アルミニウム スチールよりもはるかに軽いです。重量の3分の1です。これにより、アルミニウムの型が容易になり、より安全に処理、輸送、セットアップが可能になります。重量の減少により、成形機への負担が少なくなり、潜在的に小型のプレスを使用できます。 スチール型 重くて面倒で、多くの場合、取り扱いと設置に特化した機器が必要です。

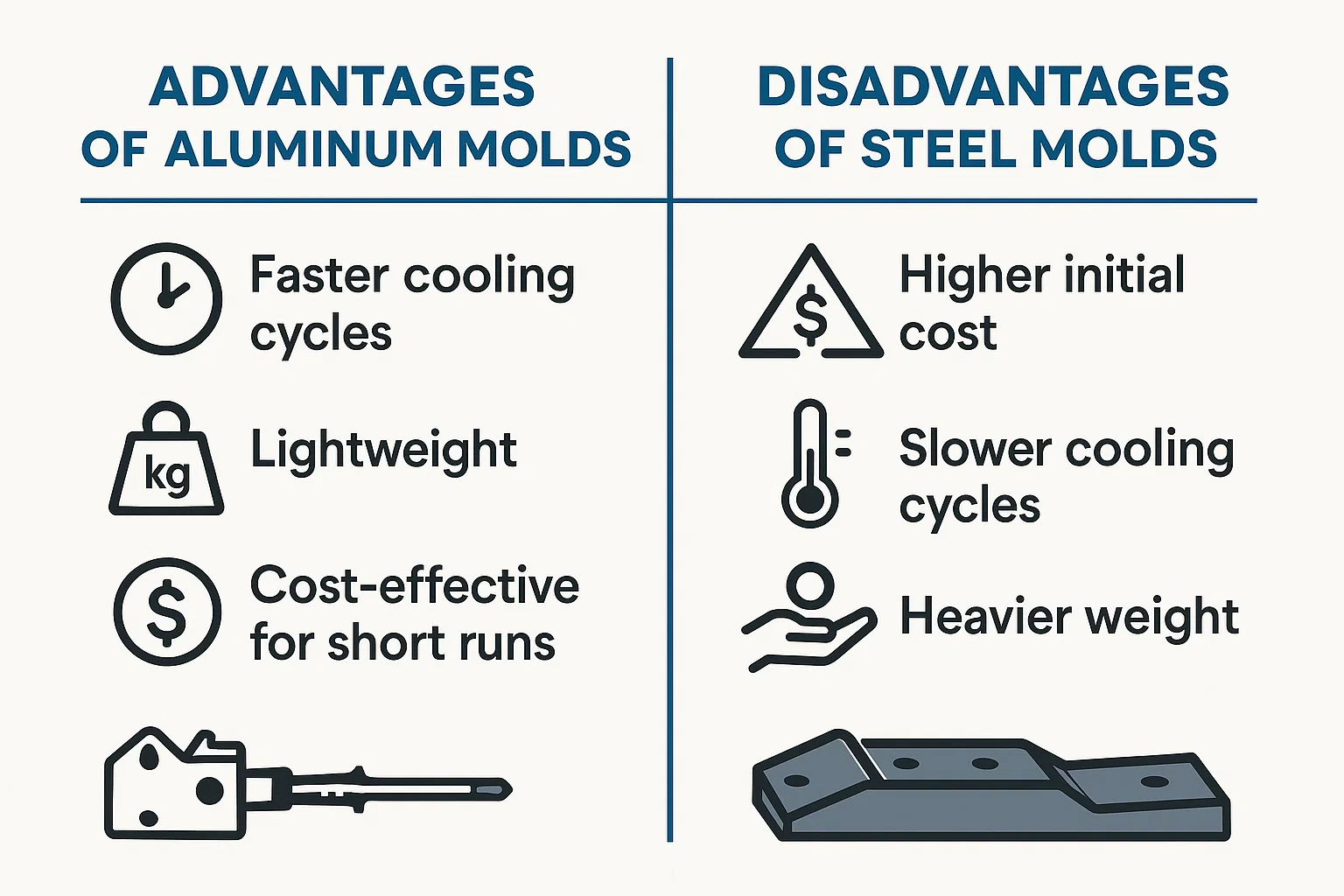

アルミニウム型の利点

• より速い冷却サイクル： アルミニウムの高い熱伝導率は、それが部品からすぐに熱を引き離すことを意味します。これにより、冷却時間が大幅に削減され、に至ります より速い生産サイクル 1時間あたりの出力が高くなります。

• 軽量： 鋼鉄よりも大幅に軽いため、アルミニウム型は、扱い、輸送、取り付けが簡単です。これにより、安全性が向上するだけでなく、成形機械の摩耗や裂傷も減り、より小さく、よりエネルギー効率の高いプレスを使用できるようになります。

• 短期間の費用対効果： アルミニウムの材料コストが低く、機械加工が容易になると、 プロトタイピングと少量生産 。金型を迅速かつ低いコストで作ることができ、デザインのテストや限られたランの生産に最適です。

アルミニウム型の短所

• 耐久性が低い： アルミニウムは鋼よりも柔らかく、大量生産に必要な数百万サイクルに耐えることができません。それは、末尾、傷、摩耗の影響を受けやすく、その寿命が制限されます。

• 着用の感受性： 保護コーティングがなければ、特にガラスで満たされたプラスチックのような研磨材料を成形する場合、アルミニウム型はすぐに摩耗することがあります。

• 研磨材にはあまり適していません： 非常に研磨性の材料の場合、ほとんどの場合、鋼型が必要です。アルミニウム型のより柔らかい表面は速すぎて、部分品質を損ない、頻繁な修理が必要になります。

鋼型の利点

• 耐久性と寿命： スチールは非常に丈夫です。ツールスチールで作られた金型は、一定の使用に耐えるように設計されており、それらを完璧にします 大量生産が実行されます それは何年も続く可能性があります。

• 摩耗と摩耗に対する抵抗： 鋼の硬度により、塗りつぶされたプラスチックやその他の丈夫な材料からの摩耗に対して非常に耐性があります。これにより、金型が数百万の部品でその寸法精度と表面仕上げを維持します。

• 寸法の安定性： 鋼は、その形状とサイズを、圧力と温度変化をアルミニウムよりもよく保持します。この安定性は、で部品を生産するために重要です 緊密な公差と複雑な幾何学 .

鋼型の短所

• より高い初期コスト： 鋼型の原料はより高価であり、加工プロセスははるかに遅く、より労働集約的です。これにより、初期投資が高くなり、リードタイムが長くなります。

• より遅い冷却サイクル： 鋼の熱伝導率が低いことは、熱をより長く保持することを意味します。これにより、各部分の冷却時間が延長され、 より遅い生産サイクル アルミニウム型と比較して出力の減少。

• 重量が重い： スチール型の膨大な重量により、処理や輸送が困難になります。また、より堅牢な成形機が必要であり、運用コストを増やし、柔軟性を制限できます。

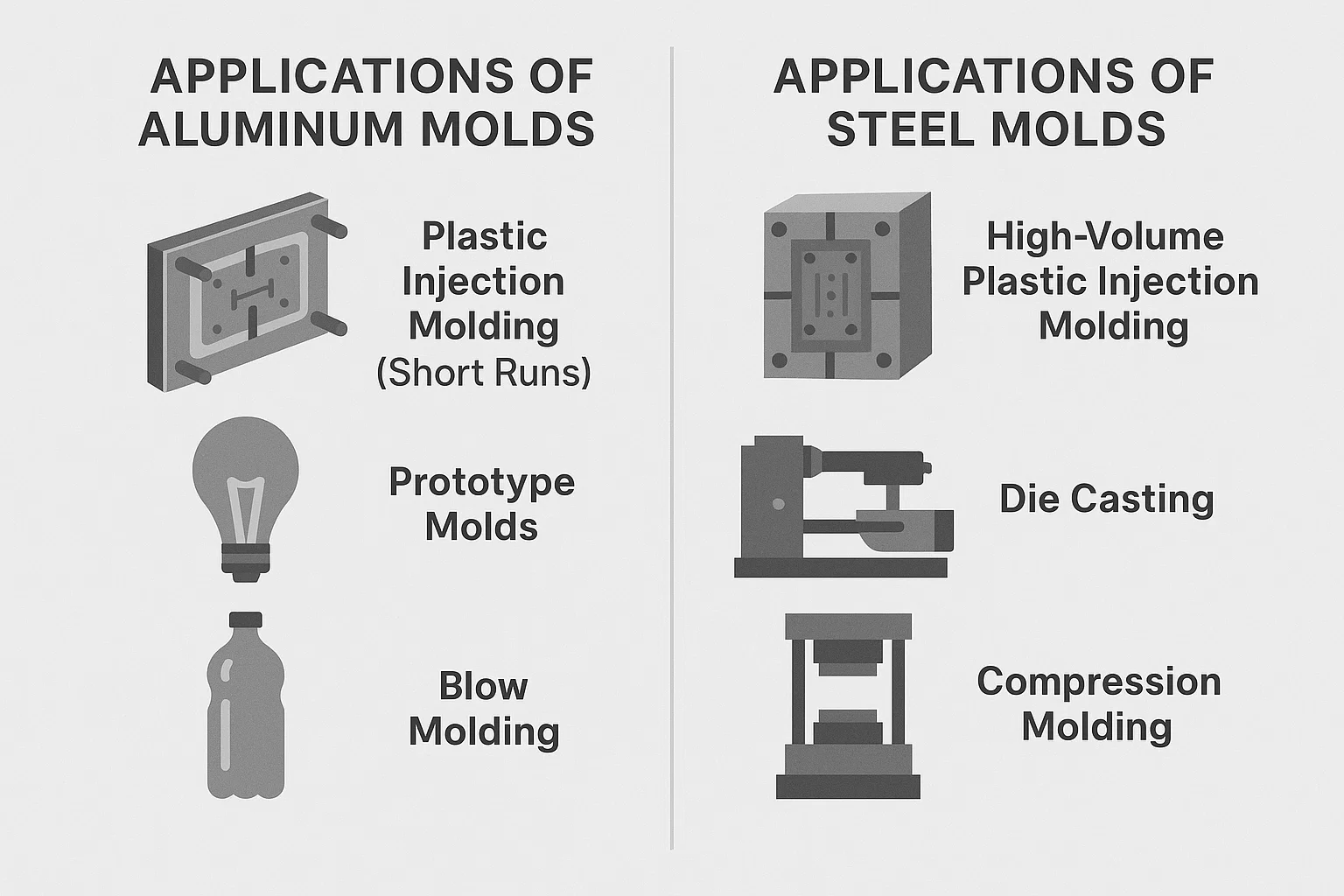

アルミニウム型の用途

• プラスチック射出成形（短い走行）： アルミニウムは、数百から数万までの限られた数の部品が必要なプロジェクトに最適です。その速いサイクル時間は、それを頼りにしています クイックターンアラウンドジョブ および初期市場テスト。

• プロトタイプの金型： 新製品の機能プロトタイプを作成する必要がある場合、アルミニウムは明確な勝者です。低コストで迅速な機械加工により、エンジニアが可能になります デザインをすばやく繰り返します そして手頃な価格。

• ブローモールディング： 冷却が制限要因である包装やコンテナ製造などの業界では、アルミニウムの優れた熱特性が大きな利点です。均一な壁と一貫した部分の品質をより速く作成するのに役立ちます。

鋼型の用途

• 大量のプラスチック射出成形： 何百万もの部品が必要な大規模な生産には、 スチールは唯一の実行可能なオプションです 。その耐久性により、金型は、大いに摩耗することなく何年も連続して走ることができます。

• キャスティングダイ： で キャスティングダイ 、溶融金属を高圧でカビに注入します。鋼の強度と耐熱性により、アルミニウム、亜鉛、マグネシウムなどの鋳造材料に関与する極端な温度と力を処理するのに理想的です。

• 圧縮モールディング： 熱セット材料または複合材料を成形するとき、 高圧と温度 必要です。スチールの堅牢な性質は、これらの要求の厳しい条件に耐えるために最良の選択となり、型が時間とともに変形しないようにします。

ケーススタディ：アルミニウム対スチール型の選択

アルミニウムと鋼の選択は、多くの場合、トレードオフのバランスです。ここに2つの例があります。

• ケーススタディ1（アルミニウム）：家電プロトタイプ ハイテク企業は、市場テストのために5,000ユニットの新しいガジェットケーシングを作成する必要がありました。彼らはそれを選びました アルミニウム型 。主な決定要因は、厳しい締め切りと限られた予算でした。アルミニウムにより、鋼のコストのほんの一部で金型を機械加工することができました。生産の実行が短くなったため、金型の耐久性が低いため、耐久性が低くはありませんでした。サイクル時間が短くなると、発売日を満たすのに役立ちました。

• ケーススタディ2（スチール）：医療機器コンポーネント 医療機器メーカーは、数百万人で重要なコンポーネントを生産する必要がありました。部品は寸法的に完璧であり、非常に研ぎ澄まされたガラスで満たされたプラスチックで作られなければなりませんでした。彼らはaを選びました スチール型 。初期コストが高く、リードタイムが長くなりましたが、この決定は、鋼の比類のない耐久性と耐摩耗性に抵抗する能力に基づいていました。長期的な信頼性と精度は、この大量のミッションクリティカルなアプリケーションでは交渉できませんでした。

金型材料を選択する際に考慮すべき要因

• 生産量： これが最も重要な要素です。のために 低音量の実行とプロトタイプ 、アルミニウムは最も費用対効果の高いソリューションです。のために 大量生産、大量生産 、鋼の耐久性と寿命が不可欠です。

• 成形されている材料： あなたが一緒に働いているなら 研磨プラスチック （ガラスまたは炭素繊維フィラーを備えたものと同様）、スチールの耐摩耗性は必要です。のために 非アブラシブポリマー 、アルミニウムは、実行可能で高速な代替品になる可能性があります。

• 一部の複雑さ： 複雑な詳細または厳しい許容範囲を持つ部品の場合、 鋼の寸法安定性 多くの場合、より信頼性の高い正確な結果を提供します。アルミニウムは高いディテールを達成できますが、圧力関連の変形を受けやすくなります。

• 予算： 両方を考慮してください 初期コストと長期運用コスト 。アルミニウム型の価格は低くなりますが、交換する必要がある場合は、時間の経過とともにパートあたりコストが高くなる場合があります。スチール型は初期投資が高いが、一部あたりの長期コストが非常に低い。

• サイクル時間要件： プロジェクトが可能な限り速い生産速度を要求する場合、アルミニウムの優れた熱伝導率と より速いサイクル時間 ゲームチェンジャーになることができます。

カビのメンテナンスのためのベストプラクティス

アルミニウムか鋼を使用するかに関係なく、適切なメンテナンスは、カビの寿命を延ばし、部分品質を確保するための鍵です。

• クリーニングと保管： 生産が実行されるたびに、残留物を除去するために金型を徹底的に洗浄する必要があります。気候制御された環境での適切な貯蔵は、特に鉄型の錆や腐食を防ぎます。

• 定期的な検査： 摩耗、損傷、または蓄積の兆候を金型に日常的に検査します。問題を早期にキャッチすると、より高価な修理を防ぐことができます。フラッシュの傷、へこみ、または兆候を探してください。

• 潤滑と腐食防止： 特にエジェクターピンやスライドのような可動部品に、非損傷のない潤滑剤または腐食阻害剤の軽いコートを塗ります。これにより、押収や錆が防止され、滑らかな動作が確保されます。

金型材料の将来の傾向

カビ製造の世界は常に進化しており、地平線上に新しい素材と技術があります。

• アルミニウム合金の進歩： 研究者は、硬度と耐摩耗性を高め、いくつかの用途でアルミニウムと鋼の間の境界線を曖昧にして、新しいアルミニウム合金を開発しています。

• ツールスチールテクノロジーの開発： 鋼の革新は、耐久性を犠牲にすることなく、機械加工が簡単で、熱伝導率の向上を提供するグレードの作成に焦点を当てています。添加剤の製造（3D印刷）は、内部冷却チャネルを備えた複雑な鋼型を作成するためにも使用されています。

• 新興資料： 他の素材は注目を集めています。たとえば、ベリリウム銅は例外的な熱伝導率を提供し、特定の領域での急速な熱放散を必要とする金型インサートに最適です。
