少量射出成形: 包括的なガイド

少量射出成形の現実: ギャップを埋める

ものづくりをしていると、壁にぶつかることもよくあります。 3D プリントの不安定な許容範囲は超えましたが、製作に 3 か月かかる硬化鋼製の金型に 50,000 ドルを投じる準備はできていません。ここが 少量射出成形 (LVIM) これは、エンタープライズ レベルの負債を抱えずに、実際の部品、実際の材料、実際の速度を必要とするハードウェア チームにとっての「スイート スポット」です。

実際には何について話しているのでしょうか?

LVIM は、大量生産のアジャイルのいとこであると考えてください。従来の成形では「何百万サイクル」以上の繰り返しが必要ですが、LVIM は 100～10,000単位 範囲。

本当の魔法は工具店で起こります。硬化鋼の機械加工に何週間も費やす代わりに、当社では高品質の鋼を使用しています。 アルミニウム またはプリハードン鋼合金。なぜ？アルミニウムは熱を逃がしやすく、バターのように切れるからです。これにより、会話は「何ヶ月ですか?」から変わります。 「発送まで何日くらいかかりますか？」

なぜ LVIM を使う必要があるのでしょうか?

正直なところ、最大の利点は価格の安さだけではなく、安心感です。

• リスクのない市場テスト: 製品を発売し、ボタンが「ふにゃふにゃ」と感じることに気づき、6万ドルのツールを廃棄しなければならないことを想像してみてください。少量成形でピボット可能。市場が異なる質感やグリップのわずかな調整を望んでいる場合でも、アルミニウムインサートを更新しても財布は悲鳴を上げることはありません。
• 「本物の素材」の利点: 正直に言うと、3D プリントは 3D プリントのように感じられます。視覚的なチェックには最適ですが、最終製品のように動作しません。 LVIM は正確な値を使用します 生産グレードの熱可塑性プラスチック (ABS、PC、ナイロンなど) 顧客は実際に保持します。スナップフィット、耐熱性、小売製品の表面仕上げが初日から得られます。
• ブリッジツール: 巨大な「マルチキャビティ」スチール金型がどこかの工場で彫られている間、アルミニウムの「ブリッジ」ツールはすでに部品を送り出しています。あなたは市場に参入し、競合他社がまだ CAD ファイルを見ている間に収益を生み出し、フィードバックを収集しています。

トレードオフ

ただし、すべてが太陽に恵まれ、リードタイムが速いというわけではありません。アルミ製の工具は柔らかいです。 100万回のショットには耐えられず、最も複雑な内部冷却ラインの一部を犠牲にする必要があるかもしれません。しかし、スタートアップや研究開発チームにとってはどうでしょうか？これは、私たちのほとんどがすぐに決断するトレードオフです。

人間的に可能な限り早く、顧客の目に「素晴らしい」と映る「十分な品質」を得ることが重要です。

トリガーを引くタイミング: 少量成形に適したタイミングの選択

「とにかく 3D プリントしてみよう」という考え方に囚われてしまいがちですが、予算と精神の両方の観点から、それが意味をなさなくなる時点が来ます。 LVIM は単なる中間点ではありません。それは戦略的な動きです。では、実際にいつ使用すればよいのでしょうか?

1. プロトタイピング最終試験

これを「ベータ」フェーズと考えてください。 FDM または SLA プリントが完了し、形状は正しく見えます。 But will the clip snap?内部電子機器からの熱で筐体が変形することはありますか?最終プロトタイプに少量の成形を使用することで、 実際の物理学 の部分。プラスチックが隅にどのように流れ込み、どのように収縮するかを確認できます。これは、プリンターからは得られない現実世界のデータです。

2.「橋」を架ける

これはおそらく最も一般的な使用例です。あなたの製品がヒットし、高容量の鋼製金型を注文したとします。このツールが到着するまでに 12 ～ 16 週間かかる場合があります。販売開始まで 4 か月待つ余裕はありますか?おそらくそうではありません。 「ブリッジツール」（アルミニウムの型）を使えば、最初の数か月は乗り切れます。頑丈な鉄が鍛造されている間も、組み立てラインを動かし続けます。

3. パイロット生産と小規模なニッチ

「小さな音量」が実際には「最大音量」である場合があります。医療機器、ハイエンドの自動車用ダッシュ キット、または特殊なドローン コンポーネントを構築している場合、年間 2,000 ユニットしか必要としない可能性があります。このような場合、複数のキャビティを備えたツールに 80,000 ドルを費やすのは、まさに悪いビジネスです。 LVIM は恒久的な運用ソリューションとなり、オーバーヘッドを低く抑え、利益を健全に保ちます。

マテリアル プレイブック: 実際に何を成形できるのか?

「大手と同じプラスチックを使用できますか?」とよく尋ねられます。絶対に。実際、それが重要なのです。

有力者: 熱可塑性プラスチック

歯ブラシから車のトリムに至るまで、私たちが触れるもののほとんどは熱可塑性プラスチックでできています。これらは、繰り返し溶解、注入、冷却できるため、主役です。

• ABS: 頼もしい主力馬。丈夫で衝撃に強く、仕上がりも美しい。
• ポリカーボネート(PC): 透明感や信じられないほど強力なものが必要なときに。
• ナイロン(PA): 耐摩耗性が必要なギアや可動部品のためのエンジニアリング上の選択肢。

スペシャリスト: 熱硬化性樹脂

これらは別の品種です。固まったら完成です。ケーキを焼くのと同じで、溶かして生地に戻すことはできません。圧力下で部品が溶けることが絶対に許されない高温環境や電気絶縁に最適です。

ファイターを選ぶ

素材の選択は強度だけではありません。それは「縮小」についてです。プラスチックが異なれば、金型の冷たい壁に当たったときの動作も異なります。プロジェクトの途中でマテリアルを切り替えると、パーツが合わなくなる可能性があります。後で厄介な事態を避けるために、少量の段階で制作目的の素材を選択することをお勧めします。

トリガーを引くタイミング: 少量成形に適したタイミングの選択

「とにかく 3D プリントしてみよう」という考え方に囚われてしまいがちですが、予算と精神の両方の観点から、それが意味をなさなくなる時点が来ます。 LVIM は単なる中間点ではありません。それは戦略的な動きです。では、実際にいつ使用すればよいのでしょうか?

1. プロトタイピング最終試験

これを「ベータ」フェーズと考えてください。 FDM または SLA プリントが完了し、形状は正しく見えます。 But will the clip snap?内部電子機器からの熱で筐体が変形することはありますか?最終プロトタイプに少量の成形を使用することで、 実際の物理学 の部分。プラスチックが隅にどのように流れ込み、どのように収縮するかを確認できます。これは、プリンターからは得られない現実世界のデータです。

2.「橋」を架ける

これはおそらく最も一般的な使用例です。あなたの製品がヒットし、高容量の鋼製金型を注文したとします。このツールが到着するまでに 12 ～ 16 週間かかる場合があります。販売開始まで 4 か月待つ余裕はありますか?おそらくそうではありません。 「ブリッジツール」（アルミニウムの型）を使えば、最初の数か月は乗り切れます。頑丈な鉄が鍛造されている間も、組み立てラインを動かし続けます。

3. パイロット生産と小規模なニッチ

「小さな音量」が実際には「最大音量」である場合があります。医療機器、ハイエンドの自動車用ダッシュ キット、または特殊なドローン コンポーネントを構築している場合、年間 2,000 ユニットしか必要としない可能性があります。このような場合、複数のキャビティを備えたツールに 80,000 ドルを費やすのは、まさに悪いビジネスです。 LVIM は恒久的な運用ソリューションとなり、オーバーヘッドを低く抑え、利益を健全に保ちます。

マテリアル プレイブック: 実際に何を成形できるのか?

「大手と同じプラスチックを使用できますか?」とよく尋ねられます。絶対に。実際、それが重要なのです。

有力者: 熱可塑性プラスチック

歯ブラシから車のトリムに至るまで、私たちが触れるもののほとんどは熱可塑性プラスチックでできています。これらは、繰り返し溶解、注入、冷却できるため、主役です。

• ABS: 頼もしい主力馬。丈夫で衝撃に強く、仕上がりも美しい。
• ポリカーボネート(PC): 透明感や信じられないほど強力なものが必要なときに。
• ナイロン(PA): 耐摩耗性が必要なギアや可動部品のためのエンジニアリング上の選択肢。

スペシャリスト: 熱硬化性樹脂

これらは別の品種です。固まったら完成です。ケーキを焼くのと同じで、溶かして生地に戻すことはできません。圧力下で部品が溶けることが絶対に許されない高温環境や電気絶縁に最適です。

ファイターを選ぶ

素材の選択は強度だけではありません。それは「縮小」についてです。プラスチックが異なれば、金型の冷たい壁に当たったときの動作も異なります。プロジェクトの途中でマテリアルを切り替えると、パーツが合わなくなる可能性があります。後で厄介な事態を避けるために、少量の段階で制作目的の素材を選択することをお勧めします。

コードを解読する: そのプロセスと値札

実際、2 週間でデジタル ファイルから部品の入った箱にするにはどうすればよいでしょうか?それは魔法ではありませんが、伝統的な製造から少し「脂肪を取り除く」必要があります。

CAD からキャビティまで: LVIM プロセス

重労働はその間に発生します 金型設計 。大量生産では、マイクロ秒単位のサイクル タイムを心配するため、冷却用の複雑な「ウォーター ジャケット」を構築します。少量成形では簡素化を図ります。私たちが使用するのは マスターユニットダイ（MUD） ベース - カスタムインサートを保持する標準化されたフレーム。これは、巨大な金属ブロック全体を切断する必要はなく、「キャビティ」（部品の形状）のみを切断すればよいことを意味します。

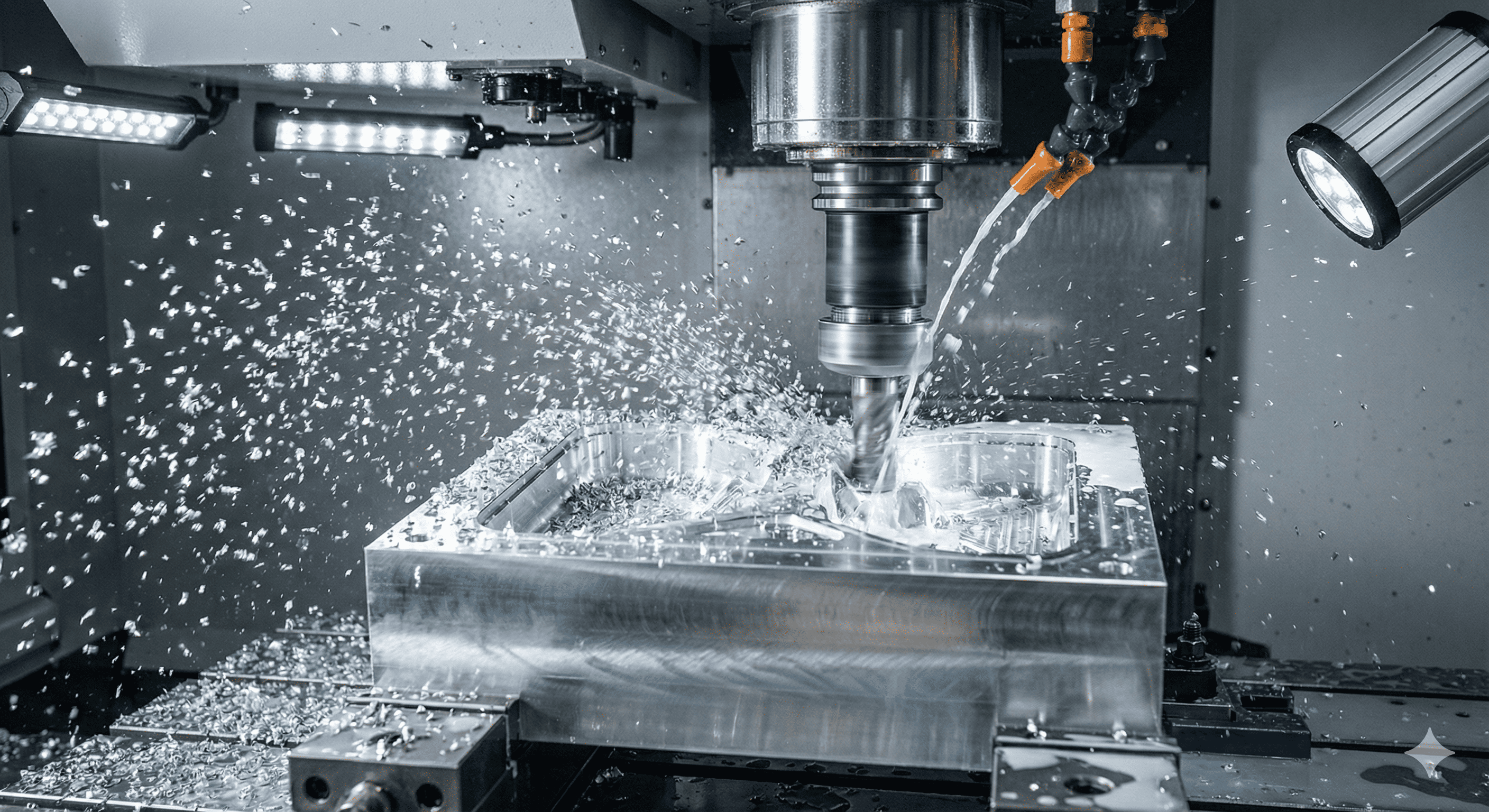

金型が加工されると (通常は高速 CNC によって)、プレスに固定されます。射出サイクル自体は圧力と温度のダンスです。溶融樹脂はツールに押し込まれ、「ヒケ」を防ぐために強い圧力をかけられてから飛び出します。アルミニウムを使用しているため、ツールはすぐに熱を放散し、作業を続ける上で素晴らしいボーナスとなります。

品質管理：「安い」ではなく、ただ「速い」だけ

よくある誤解は、「音量が小さい」ということは「品質が低い」ことを意味するということです。実際には、部品は多くの場合、 より良い 生産期間が短くなるからです。オペレータは、500,000 個の部品を監視するよりも、500 個の部品を注意深く監視できます。私たちは現在も CMM (座標測定機) を使用して公差をチェックし、色がブランドの仕様と一致していることを確認しています。

大きな質問: これにかかる費用はいくらですか?

数字について、少なくともその数字を動かすものについて話しましょう。射出成形では常に、 初期設定費用 .

1. ツーリング法案: これが最大のハードルです。 LVIM の場合、単純なギアの場合は 2,000 ドル、「サイドアクション」 (金型内で部品を動かす) を備えた複雑なエンクロージャの場合は最大 15,000 ドルの範囲を検討します。これを、生産用のスチール製工具の 50,000 ドルと比較してください。
2.部品価格: ここに問題があります。 「部品ごとの」コストは、大量規模の場合よりも高くなります。なぜ？なぜなら、セットアップ時間と機械のキャリブレーションを 100 万台ではなく 500 台に分散しているからです。
3. 形状が重要: 「ゼロ度」の壁が必要ですか?それとも深くて狭い穴ですか？それによりコストがかかります。寛大なデザインができれば 抜き勾配角度 （側面がテーパー状）、部品が飛び出しやすくなり、金型が長持ちし、価格が下がります。

少額のグランドを節約する方法

請求書を無駄のないものにしたい場合は、次の点を考慮してください。 表面仕上げ 。高光沢の「クラス A」の鏡面仕上げには、人間が何時間もかけて手作業で研磨する必要があります。 If you can live with a “Protomold” textured finish または a standard machine finish, you’ll save a significant chunk of change and a few days of lead time.

ライバル関係: 少量成形 vs. 現場

製造方法の選択は、推測ゲームのように感じるべきではありません。通常、それは「損益分岐点」に行き着きます。 3D プリンターの速度が利点でなくなるのはいつですか? CNC 加工ブロックのコストが高すぎるのはいつですか?

ほとんどのエンジニアが決定するために使用する「チートシート」は次のとおりです。

「コストクロスオーバー」

このように考えてみてください。3D プリントはタクシーに乗るようなものです。短期の旅行には便利ですが、車で国中を旅するにはこれを使用しないでしょう。少量の射出成形は車のリースに似ています。最初は多少の書類手続きと頭金 (金型の費用) がかかりますが、その後は 1 マイルごと、またはすべての部品が大幅に安くなります。

現実世界への影響: ソーラーサック の成功

実際の例を見てみましょう。というデンマークの会社が、 SolarSack は、紫外線を利用して水を浄化するビニール袋という、シンプルで命を救う製品を開発しました。

彼らは、食品グレードで水漏れがなく、発展途上市場にとって十分に安価な特定の水栓を必要としていました。

• 問題: 3D プリンティングでは食品グレードの材料要件に対応できず、スタートアップにとって「本格的な」鋼製金型は 4 万ドルのリスクでした。
• 解決策: 彼らは使った 少量成形 。これにより、彼らはシャツを失うことなく、6 つの異なるデザインの蛇口を繰り返すことができました。
• 結果: 彼らはこの「ソフト」ツールを使用して最初の 10,000 ユニットを生産しました。製品の成功が証明され、設計が確定すると、最終的に「重い」鉄鋼生産ツールに投資しました。

次は何ですか?小ロットの未来

私たちは「画一的な」工場モデルから脱却しつつあります。 LVIM の未来は、よりスマートかつ環境に優しいものになります。

1. AI 駆動の金型: AI を使用して、金属を切断する前にプラスチックがどのように流れるかを「予測」するソフトウェアが増えています。これは、ラインから外された最初の部分が完璧である可能性がはるかに高く、無駄が削減されることを意味します。
2. 環境に優しい樹脂: 「循環経済」目標の高まりに伴い、より多くの店舗がサービスを提供しています 再生樹脂 or バイオベースプラスチック （コーンスターチから作られたものなど）特に短期プロジェクト向けです。これは、ブランドにとって、生産の大規模な見直しを行わずに自社製品の「グリーン」バージョンをテストするための優れた方法です。
3. デスクトップオートメーション: 小型ロボットアームは現在、小規模な店舗でも部品の「ピッキングアンドプレイス」に使用されており、少量生産の人件費を海外の大量生産との競争力を維持するのに役立ちます。

結論

少量射出成形は、単なる大量生産の「低予算版」ではありません。速く動く人のためのツールです。これは、競合他社がまだプロトタイプについて議論している間に、高品質の製品を顧客の手に届けたいと考えているチーム向けです。

まとめ: 次の取り組みは少量成形ですか?

「どのように」「何を」「どのくらい」について説明しました。しかし結局のところ、少量射出成形は製造予算上の単なる項目ではなく、光の速さで動く市場で生き残るための戦略なのです。

テイクアウト

世界に向けて準備ができているデザインを選択しているのであれば、伝統的な製造業の「全か無か」という神話にとらわれないでください。おもちゃのようなプラスチック部品 (3D プリント) か、多額の金銭的賭け (硬化鋼工具) のどちらかを選択する必要はありません。

少量射出成形により次のことが可能になります。

• プロフェッショナルのエッジ: まるで小売店の棚にあるような見た目と動作をする部品。
• 金融の呼吸室: 初期費用を削減できるため、マーケティングと成長のための資本を維持できます。
• ピボットする能力: 顧客が変化を望んでいるとしても、あなたは 5 万ドルの鉄製品と結婚しているわけではありません。

製造現場からの最後のヒント

見積のために CAD ファイルを送る前に、次のことをお願いします。 早めに成形業者に相談してください。 抜き勾配や壁の厚さについて 10 分間話し合うだけで、多くの場合、工具の修正にかかる費用を数千ドル節約できます。ほとんどの少量生産ショップは、「乱雑な」研究開発ファイルを扱うことに慣れており、金型の設計を改良するのに役立つことを期待しています。その専門知識を活用してください。

概要表: 部品のライフサイクル

「アイデア」と「製品」の間のギャップはかつてないほど狭くなっています。次の優れた医療機器を構築している場合でも、消費者向けテクノロジーのニッチな部分を構築している場合でも、LVIM はお客様をつなぐ架け橋となります。

よくある質問

少量の成形に関しては、同じようないくつかの質問が現場で起こる傾向があります。本当に知っておくべきことについての「率直な話」がここにあります。

低音とは具体的にどのくらいの「低音」なのでしょうか？

絶対に成文化された法律はありませんが、業界では一般的に次のようなことを考慮します。 100～10,000単位s スイートスポットとして。 100 未満の場合は、通常、3D プリントまたは CNC 加工を使用した方が良いでしょう。 10,000 を超えると、アルミニウム金型の磨耗が公差に影響を及ぼし始める可能性があるため、長期的にはスチールへの移行が賢明です。

私の部品は「プロトタイプ風」に見えるでしょうか?

全くない。それがその美しさです。当社では本物の射出成形プレスと生産グレードの樹脂を使用しているため、部品の重量、質感、構造的完全性は、大型小売店で購入するものと同じになります。特定の質感 (マット仕上げや火花浸食表面など) が必要な場合は、それを金型に直接適用できます。

作成した金型に変更を加えることはできますか?

はい、ある程度までは。はるかに簡単です 金属を取り除く 追加するよりも。穴を小さくしたり、壁を薄くしたりする必要がある場合は、通常、より多くの金型を「機械加工」することができます。材料を追加する (部品を厚くする) のはより複雑で、溶接や新しいインサートが必要になる場合があります。これがアルミニウムが非常に人気がある理由です。硬化鋼と比較して信じられないほど寛容で、修正が迅速です。

なぜリードタイムがこれほど短くなるのでしょうか？

従来の金型は銀行の金庫のようなもので、何百万回もの高圧サイクルに耐えられるように作られています。それには時間がかかります。少量のツールの使用 簡素化されたデザイン そして、CNC マシンではるかに高速で切断できる「柔らかい」金属です。また、大量生産で使用される複雑な自動冷却システムも省略し、製造スケジュールを数週間短縮します。

使用できる素材に制限はありますか?

熱可塑性プラスチックであれば、成形できます。基本から ポリプロピレン 高性能への 覗く またはガラス張りの ナイロン 、プロセスはそれらすべてを処理します。唯一の本当の「制限」は、材料の選択が金型の設計と一致していることを確認することです (プラスチックが異なれば収縮率も異なるため)。

最終的に 100,000 個の部品が必要になったらどうすればよいですか?

少量生産ツールを「市場参入」ツールと考えてください。販売量が投資に見合ったものになったら、ヒケが発生した場所や公差が厳しいなど、少量生産から学んだ教訓を複数個取りの鋼生産ツールに適用します。基本的に、大量生産段階の「リスクを回避」するために LVIM を使用したことになります。
